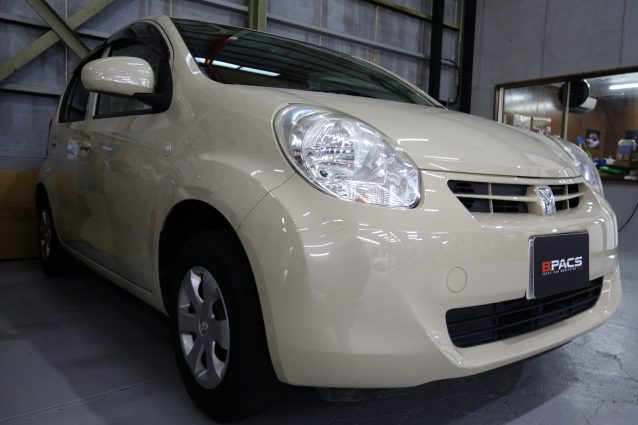

トヨタのコンパクトカー!パッソのスピーカー交換とデッドニングを施工しました。


パッソやポルテ、スペイドなどのトヨタ車はフロントスピーカーがダッシュボード奥に埋め込み取付されていますが、口径がとても小さくてエンクロージャー代わりになる空間も無いため、音質は低音がスカスカとなります。

リアスピーカーはドアに16~17㎝のホールが空いているだけで装備されておらず、フルレンジをこのフロントだけで再生していました。

ご入庫頂いたパッソにはパワードサブウーファーが装備されていて、不足している低域をカバーされていましたが、あくまでもサブウーファーは超低域を担うスピーカーなので、中低域の無いドンシャリ感が否めない状態でした。

それを改善すべく、今回は比較的大径スピーカーがインストール可能なリアスピーカーの追加と、デッドニング&フロントスピーカーの交換といったメニューとなりました。

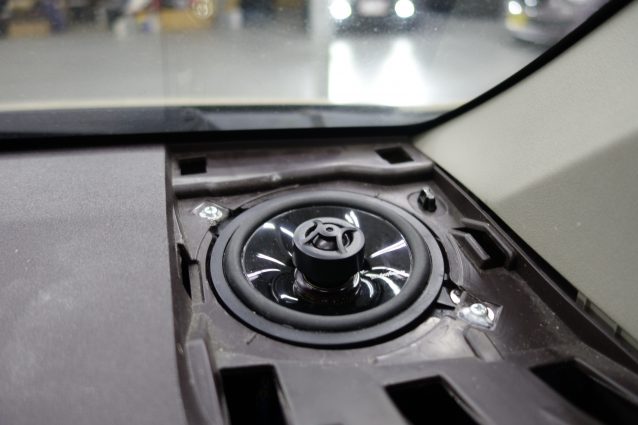

純正8㎝スピーカーのスペースにロックフォードの8.7㎝コアキシャルスピーカーP132をインストールします。

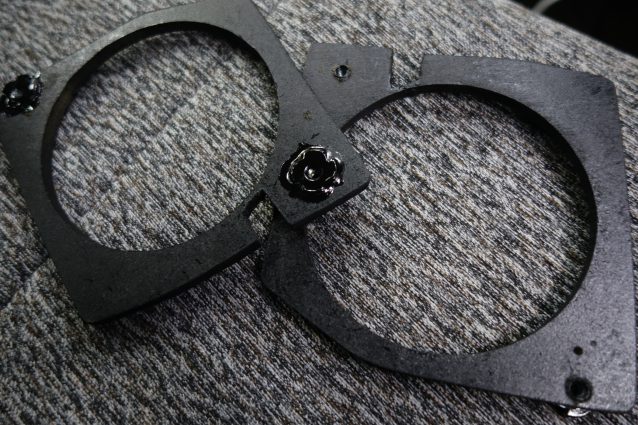

ポン付けトレードインとはいきませんので、バッフル制作します。


通常は車体→インナーバッフル→スピーカーの順でインストールしますが、今回はバッフル→スピーカー→車体と変わった順でインストールです。

理由は通常の順だとスピーカー取付面が上方向に移動してくるので、P132のツィーターがスピーカーグリルに干渉してしまうため。

今回のインストール方法だと取付面は純正よりも低い位置にできるので突出したツィーターでも干渉を避けられます。

車体とバッフル、バッフルとスピーカーはすべてボルトナットでの締結で取付強度はバッチリ!!音出ししてみましたが純正では鳴っていなかった低い帯域も再生可能になりました。

ご入庫時すでにパワードサブウーファーが取付されており、超低域は元気よくなっていましたが中高域が足りていない感じでした。

ダッシュにロックフォードを入れたことで高域はかなりクリアで解像度高く変化しました。

ですが!口径的にまだまだ中低域の音は厳しい状況なので、次はリアドアを攻めることに!!

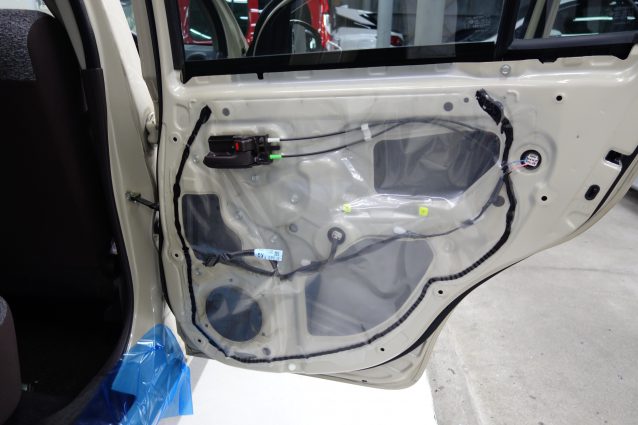

ノーマルは2スピーカー仕様のお車なので、スピーカーホールは空いていますが空洞のままです。

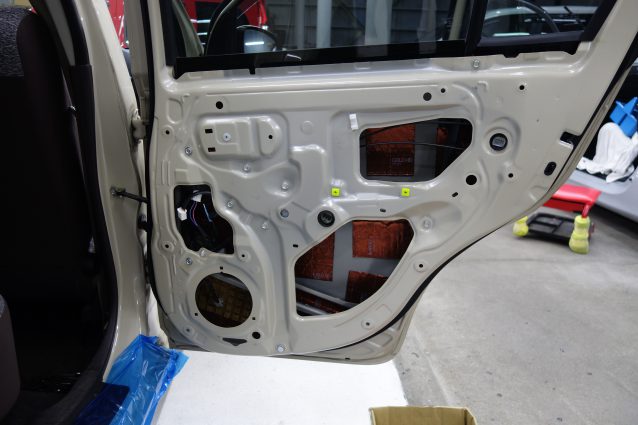

16㎝規格のスピーカーホールなので少し小さく、デッドニングの下処理と共にスピーカーホールの拡大も行いました。


低域再生を意識したデッドニングで普段よりも制振材を少し多めに!

スピーカー裏は定在波対策のレアルシルトディフィュージョンもばっちり施工!

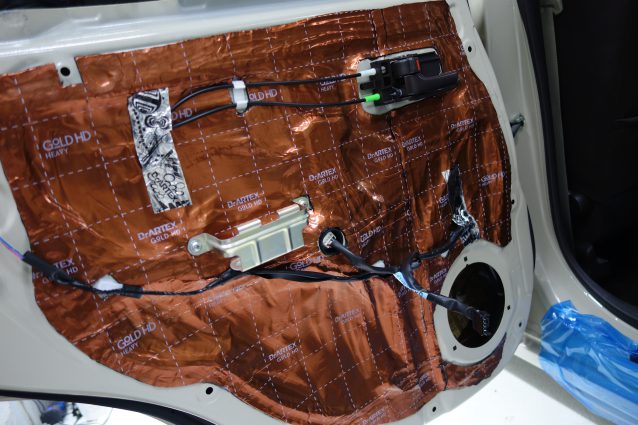

インナーパネルもほぼ全面貼り仕様で、低域再生がしやすい環境づくりを行いました。

フロントドアノーマルでリアドアフルデッドニングは少々違和感ありますね(笑)

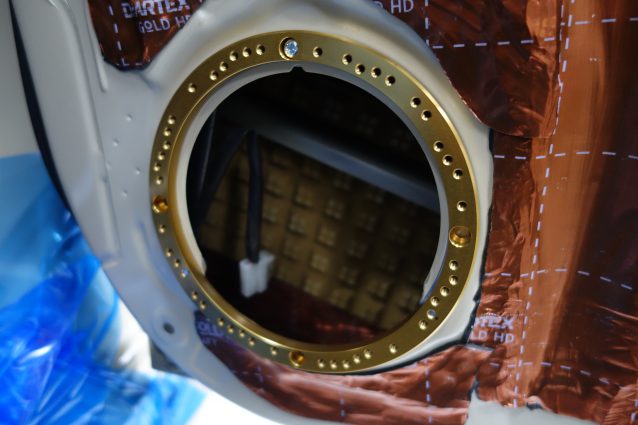

大径化したスピーカーホールにはM&M DESIGNのPCD1をボルト裏組にてマウントし、もう一枚PCD1を重ねたフルメタル仕様に!

メタル&ボルトナット取付の高剛性で低域再生性能に木製バッフルとは大きな差が生まれます!!

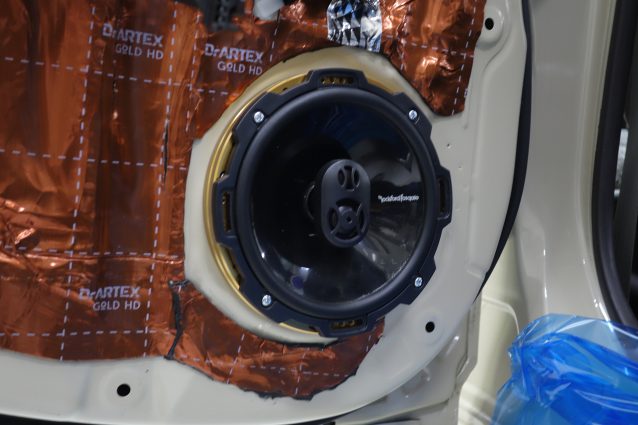

低域再生メインでインストールしたのは前車から移植したロックフォードのP1675です。

パンチシリーズは名の通りパンチの利いた低域が魅力のモデルで、今回のフロントスピーカーの低域補助といった目的でも心強い存在です!

内張り組付け後、音出しチェックを兼ねてサウンド調整を行い視聴しました。

まず純正とはレベルが違うのは言うまでもありませんが(笑)

ケンウッドのセンターユニットのタイムアライメントを追い込み、クロス調整をうまく利用したことで、フロントとリアが別のインストール場所とは思えない一体感のある音でまとめることが出来ました。

フロントが3wayのツイーター&ミッドでリアドアがウーファーといったイメージですね!!それに既設のサブウーファーがいい仕事をしてくれて、変則的なインストール方法を想像させない!凄くまとまりのあるサウンドに仕上がりました。

ご納車の際、特にリアドアのデッドニング効果による低域の明らかな変化に、大変満足して頂けたようでした!

こういった感想を聞くのが、インストーラーとしてはとても喜ばしいです♪♪

パッソをフロントダッシュスピーカー&リアドアスピーカー車両はこのインストール法おススメです!!

あっ!ちなみにこの方法は独立TAが取れるセンターユニットかDSPが必須です!!気になった方はお気軽にお問い合わせくださいね♪♪

※使用製品
ROCKFORD PUNCH P132 ¥15,400(税込)
M&M DESIGN PDC1 ¥13,200(税込)
Dr.ARTEX Earth Gold HD
REAL SHILD Diffusion
